ACTS


ハイブリッド無瞬断高速切替器

ACTSは2系統電源を、無瞬断にて切り替えを行うハイブリッド切替器です。
独自の技術で業界最少クラスの切替オフ時間と、停電時の高速切替を実現しました。



特長POINT

マイコン制御付で、機械的動作の切替器と半導体スイッチを組み合わせた ハイブリッドタイプの切替器です。
2系統電源が準備された状態において、本切替器を使用することで系統間の切り替えを、同期タイミングを確認し、無瞬断(10μsec以下の断時間)で切り替えます。
給電側電源に異常(停電・瞬停)が発生した場合、最速5msec以下で予備側電源へ切り替え、さらに 異常発生側への回り込みも回避します。
停電の許されない重要負荷装置に給電する2系統のUPSのバックアップ切り替えになどに多数の使用実績があり、その信頼性に高い評価を得ています。
50A~400Aまでラインナップ。

⽤途USES

  • サーバー向けの2系統UPS電源のPDU盤に
  • 電源の落とせない重要負荷のメンテナンス切り替えに
  • 瞬時停電でも支障が出る重要負荷の電源切り替えに

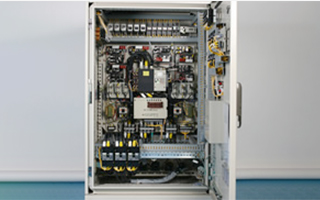

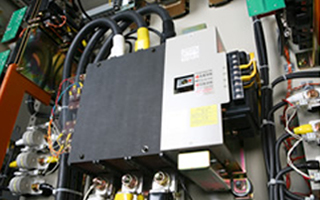

使用例

購⼊記号

  1. ACTS
  2. -ST
  3. 40
  4. 3Ph3W
  5. A200
基本形式

停電切替時間
(出力電圧の0V期間)
ST:5msec以下
HT:10msec以下
ATH:20msec以下
定格電流
5:50A
10:100A
20:200A
30:300A
40:400A
接点構成
3Ph3W:三相3線  2Ph3W:単相3線  2Ph2W:単相2線
回路電圧
A100:AC100V系
A200:AC200V系
A400:AC400V系

安全に関するご注意

  • 設置、組込およびご使用の前に必ず取り扱い説明書をよくお読みのうえ、正しくお使いください。
  • 次のような装置に使用の場合は、運用、維持、管理に特別の配慮が必要となりますので事前に当社にご相談ください。
    1. 人命に直接関わる医療機器など。
    2. 人身の損傷に至る可能性のある電車、エレベーターなど。
    3. 社会的、公共的に重要なコンピュータシステムなど。
    4. その他、人の安全への関与や、公共の機能維持に重大な影響を及ぼす装置など。
  • 仕様書に決められた使用環境、使用条件でご使用ください、装置故障、部品劣化等により寿命を短縮させる恐れがあります。
    本サイト、またはカタログ記載以外の使用環境、設置条件等記載の仕様書を事前にご要求ください。
  • 当社製品は日本国内仕様品です。国外でのご使用は電圧、使用条件の相違により破損、故障の原因になることがあります。
  • 車両、船舶等振動が加わる環境でのご使用については当社にご相談ください。
  • 当社製品の改造、加工は行わないでください。
