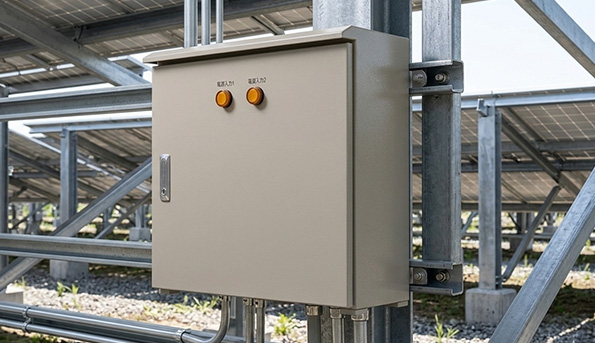

太陽光用DC切替器
停電時でも太陽光発電設備を有効活用できる仕組みを構築。 DC700V対応・屋外用 非常時手動切替盤
太陽光発電設備における「常用パワコン」から「非常用蓄電池式パワコン」へのスムーズな切替を実現。 現場での結線のしやすさと、いざという時の切替作業をワンタッチの操作にこだわった切替開閉器盤です。
製品概要
太陽光発電設備における、常用パワーコンディショナと非常用蓄電池式パワーコンディショナ間の切り替えに特化した手動切替盤です。直流2線式・DC700V耐圧・4極同時切替の要件を満たし、遮断器ではなく非常時の切替開閉器（CKS相当）としてカムスイッチ操作で機能します。発電設備全体の制御系統へスムーズに組み込むことが可能です。
特長
系統構成への組み込みやすさ
太陽光発電の直流回路における非常時切替（低頻度稼働）に特化したシンプルな機器構成。システム全体の単線結線図や制御系統図に容易に落とし込めます。
元請・設計者との調整をサポート
「DC700V・600V/100A・4極手動」という明確なスペックにより、関係者間での仕様確認や承認プロセスを迅速化します。
基本仕様
| 回路構成 | 直流 2線式 |
|---|---|
| 極数 | 4極（4回路同時手動切替） |
| 耐電圧 | DC700V |
| 定格電流 | 100A |
| 機器種別 | 切替開閉器（直流ブレーカーをインターロックして動作） |
| 設置環境 | 屋外仕様 |
| 操作方式 | 手動切替（箱内のカムスイッチで操作 操作用電源が別途必要です。AC100またはAC200Vを選定ください。） |
想定される施工シーン
既存の太陽光発電システムへの、非常用蓄電池式パワーコンディショナの後付け工事。
BCP対策を目的とした、工場や施設の屋外自家消費型太陽光発電設備の設置工事。

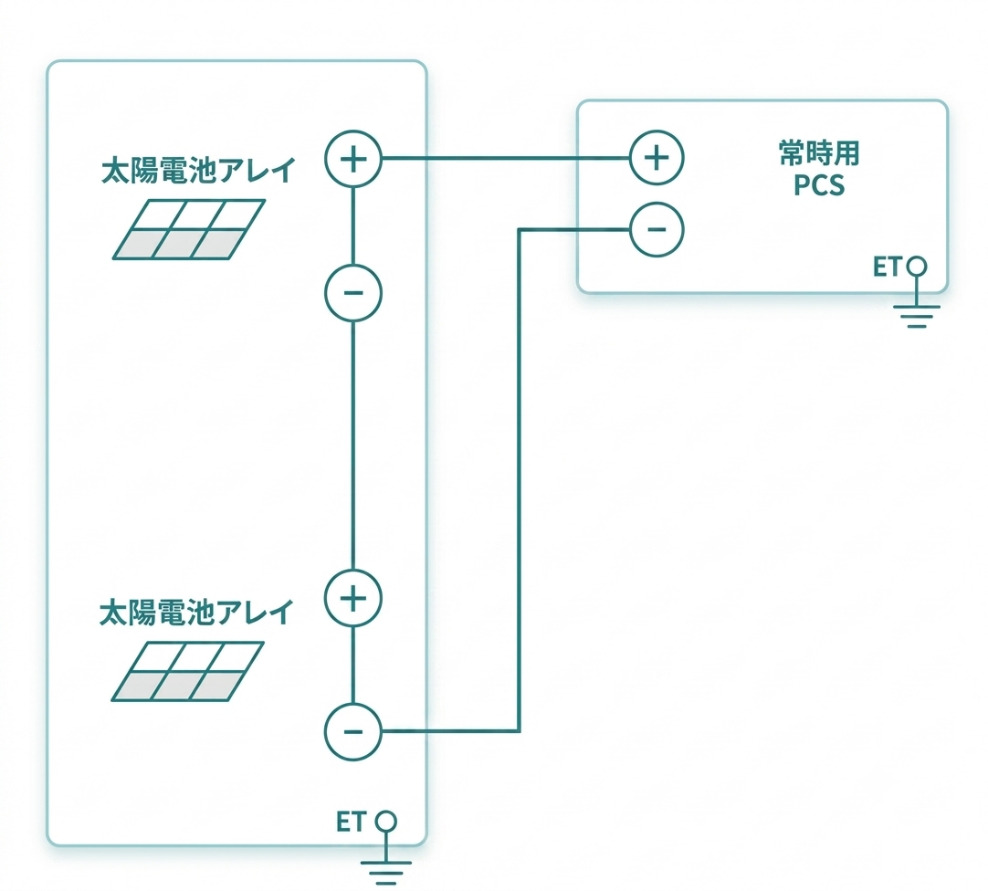

既存の構成イメージ

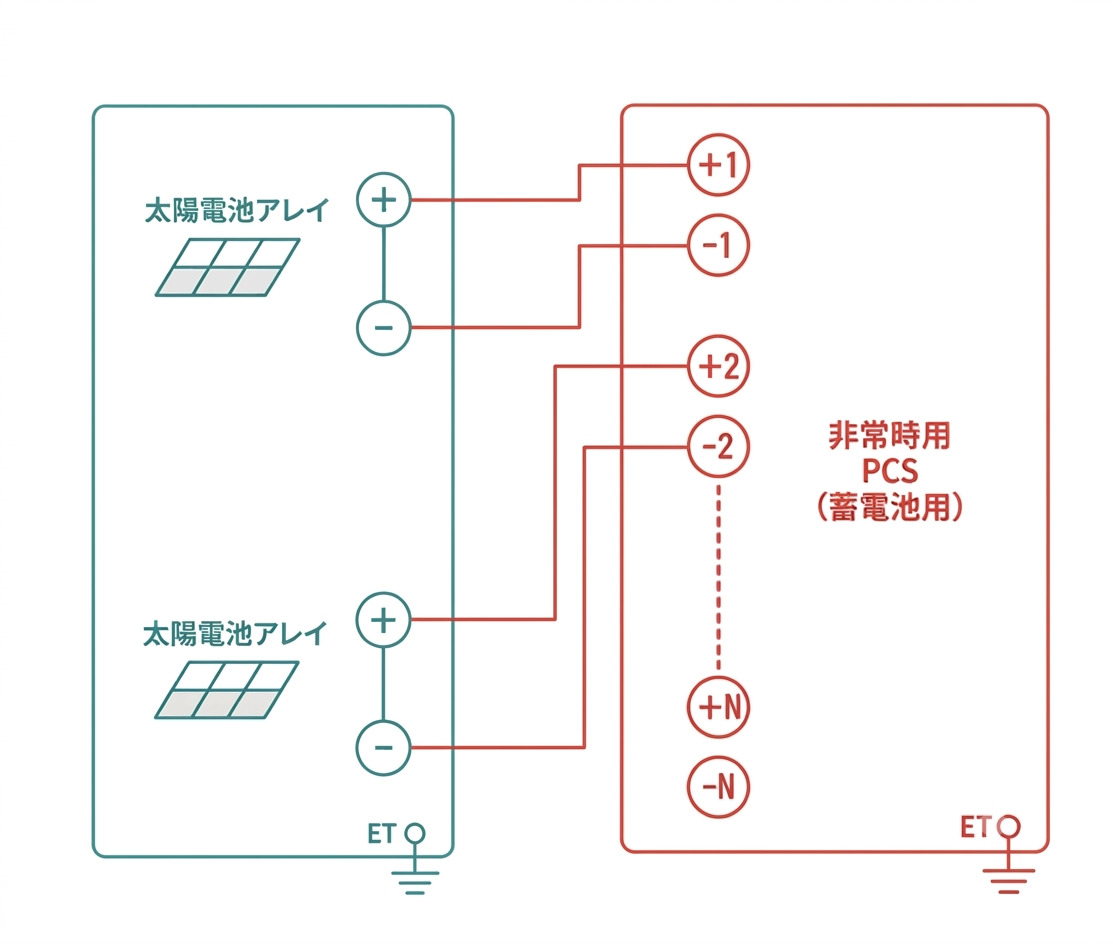

非常時に使用するイメージ

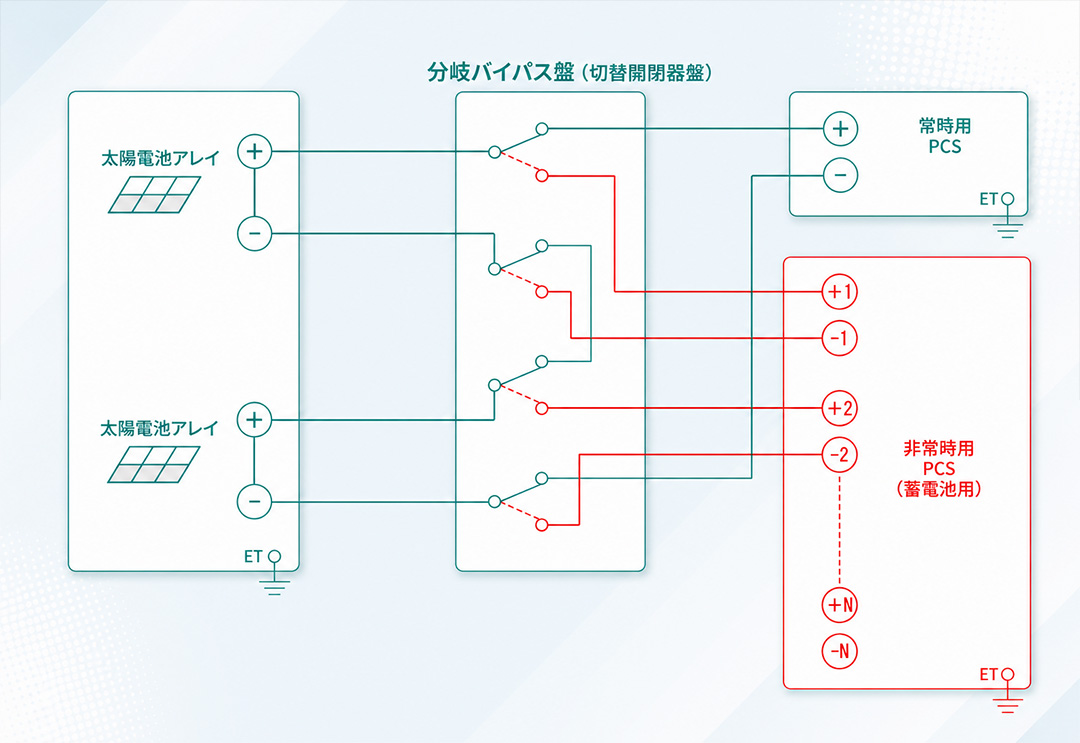

DC切替盤導入後のイメージ
導入メリット
既設の太陽光発電設備に非常用パワコンとDC切替盤を追加することで、停電時でも太陽光発電を有効活用でき、施設の事業継続計画（BCP）対策を強化できます。
安全に関するご注意
- 設置、組込およびご使用の前に必ず取り扱い説明書をよくお読みのうえ、正しくお使いください。
- 次のような装置に使用の場合は、運用、維持、管理に特別の配慮が必要となりますので事前に当社にご相談ください。
- 人命に直接関わる医療機器など。
- 人身の損傷に至る可能性のある電車、エレベーターなど。
- 社会的、公共的に重要なコンピュータシステムなど。
- その他、人の安全への関与や、公共の機能維持に重大な影響を及ぼす装置など。
- 仕様書に決められた使用環境、使用条件でご使用ください、装置故障、部品劣化等により寿命を短縮させる恐れがあります。
本サイト、またはカタログ記載以外の使用環境、設置条件等記載の仕様書を事前にご要求ください。 - 当社製品は日本国内仕様品です。国外でのご使用は電圧、使用条件の相違により破損、故障の原因になることがあります。
- 車両、船舶等振動が加わる環境でのご使用については当社にご相談ください。
- 当社製品の改造、加工は行わないでください。
