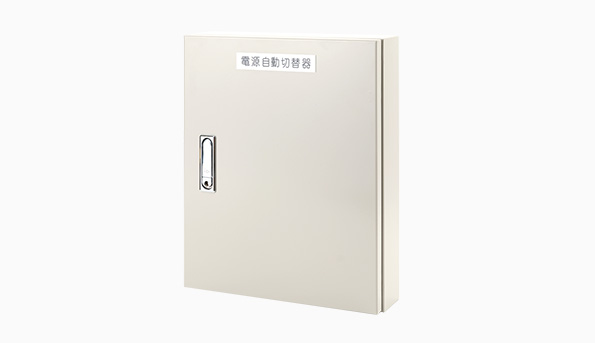

電源自動切替盤
TGM-L BOX
「停電しても、その灯りを絶やさない。」 シンプル・高信頼。
100Aの自動電源切替盤。
特長POINT
瞬時の自動切り替え
停電を検知すると、瞬時に商用電源から非常用電源へ自動切り替え。復電時も自動で戻るため、無人施設や夜間の停電でも安心です。
薄型シンプル設計
当社のノウハウが詰まった小型100A切替器を採用。複雑さを排除した薄型設計で、省スペース化を実現できます。
キャビネット一体型

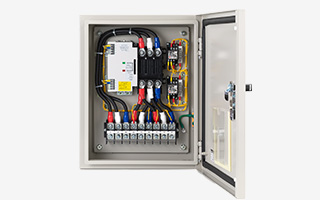

保護回路や端子台をあらかじめ組み込んだキャビネット一体型。 現場での配線作業を最小限に抑え、施工時間と手間を大幅に削減します。
解決できるお悩みPAIN POINTS
こんな課題はありませんか？
- 「BCP対策として予備電源を導入したが、手動切替では間に合わない」
- 「既存の分電盤スペースが限られており、大型の切替盤が置けない」
- 「複雑な機能は特にいらず、単純に停電したら切り替わってほしい」
- 「重要負荷（照明・動力機器）だけを確実にバックアップしたい」
- 「切替器の配線を現場では煩雑になりがち、一体型で現場での施工を効率的に行いたい」
――そんな課題へTGM-LBOXが現実的な解決策です。
活用シーンUSE CASES
- オフィス・ビル
- サーバー、防犯カメラ、非常照明のバックアップ
- 工場・プラント
- 電源バックアップ用の非常時発電機、蓄電池との自動切替
- 太陽光・蓄電池
- 停電時にインバーターからの非常用回路へ自動切替
- 自治体・避難所
- 災害時の情報通信拠点、照明設備の電源確保
スペック表SPECIFICATIONS
| 項目 | 内容 |
|---|---|
| 外形寸法 | H500xW400xD120 |
| 相数・線数 | 3P |
| 定格使用電流 | 100A |
| 定格絶縁電圧 | AC250V |
| 周波数 | 50Hz/60Hz 共用 |
| 切替時間 | 約2秒 |
| 筐体仕様 | 屋内用スチール製キャビネット（屋外仕様も対応可） |
| 標準機能 | 電圧監視機能付・2系統A系優先切替 |

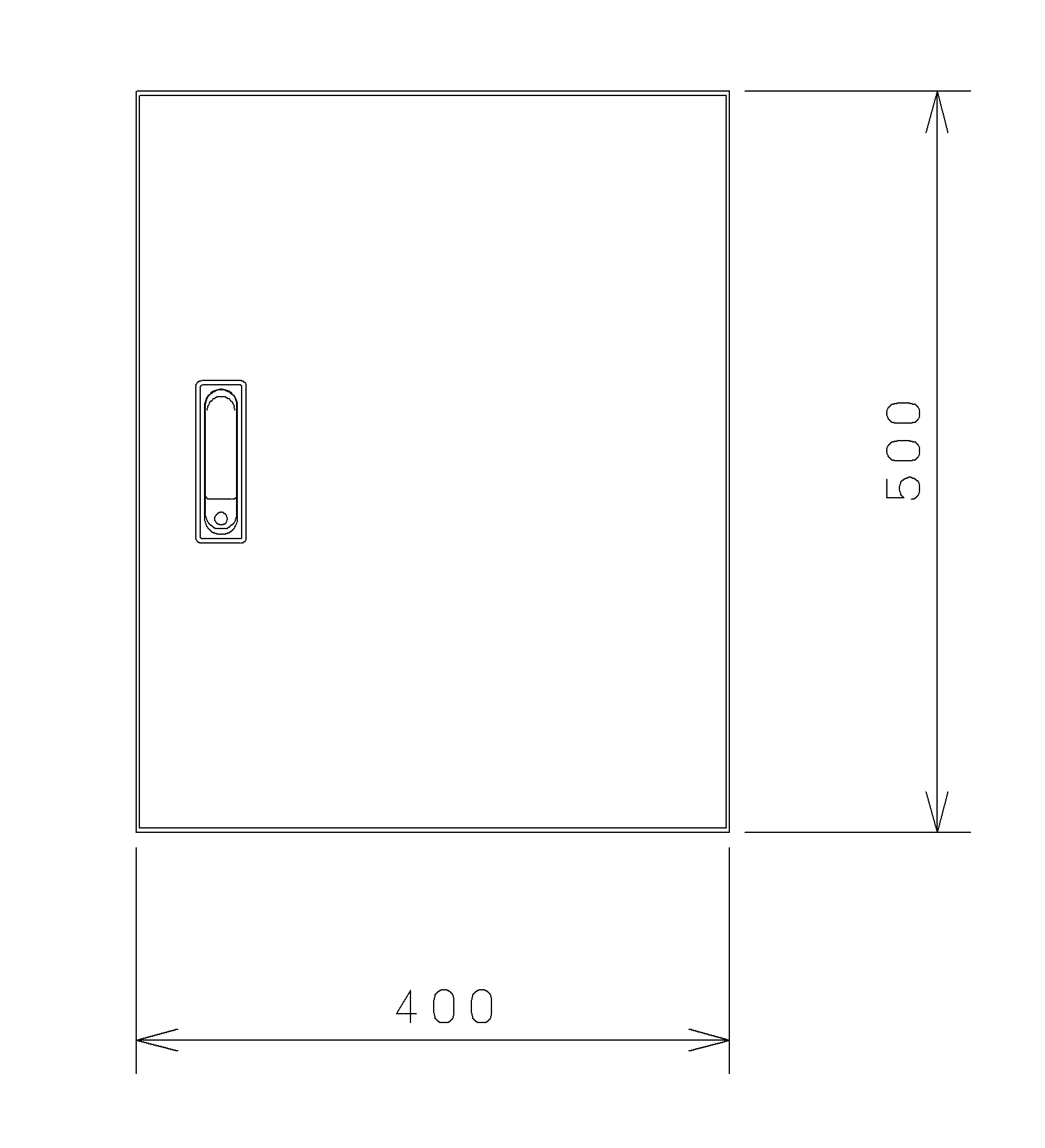

外形図（mm）
安全に関するご注意
- 設置、組込およびご使用の前に必ず取り扱い説明書をよくお読みのうえ、正しくお使いください。
- 次のような装置に使用の場合は、運用、維持、管理に特別の配慮が必要となりますので事前に当社にご相談ください。
- 人命に直接関わる医療機器など。
- 人身の損傷に至る可能性のある電車、エレベーターなど。
- 社会的、公共的に重要なコンピュータシステムなど。
- その他、人の安全への関与や、公共の機能維持に重大な影響を及ぼす装置など。
- 仕様書に決められた使用環境、使用条件でご使用ください、装置故障、部品劣化等により寿命を短縮させる恐れがあります。
本サイト、またはカタログ記載以外の使用環境、設置条件等記載の仕様書を事前にご要求ください。 - 当社製品は日本国内仕様品です。国外でのご使用は電圧、使用条件の相違により破損、故障の原因になることがあります。
- 車両、船舶等振動が加わる環境でのご使用については当社にご相談ください。
- 当社製品の改造、加工は行わないでください。
